Dimenzioniranje sile zadržavanja: Praktični faktori sigurnosti za stvarnu proizvodnju

Odluke o masovnoj nabavi često padaju ili uspijevaju u jednom trenutku: jesu li odabrani vakuumska oprema za dizanje i dalje "drži" nakon vibracija, mikro curenja, prašnjavih površina i varijabilnosti rukovatelja pojavljuju se drugi dan. Robusna metoda dimenzioniranja počinje s teoretskom silom držanja, zatim primjenjuje konzervativno smanjenje vrijednosti i sigurnosne faktore za pokrivanje stvarnih uvjeta postrojenja.

Radno pravilo za procjenu

• Teoretska sila držanja ≈ (razlika tlaka) × (efektivna usisna površina).
• Zatim smanjite za stanje površine, popustljivost čašice, neusklađenost i dinamičko rukovanje (ubrzanje/udar).
• Planirajte barem sigurnosni faktor 2:1 za stabilna, dobro karakterizirana opterećenja; koristite više faktore kada su površine masne, teksturirane, porozne ili kada put rukovanja uključuje brze startove/zaustave.

U našim vlastitim integracijama u JingShiju obično provjeravamo dimenzioniranje kratkim testom "najgoreg slučaja pomaka": hladan start, prašnjava površina, maksimalni domet i ponovljeni ciklusi - jer se tu dokazuje pouzdanost razine nabave, a ne u laboratorijskim uvjetima.

Razina vakuuma u odnosu na protok: Što bi kupci trebali navesti (i zašto je to važno)

Dva sustava mogu pokazivati isto očitanje vakuuma, ali se vrlo različito ponašati pod curenjem. Za kupce na veliko, najkorisniji set specifikacija uključuje i razinu vakuuma (negativni tlak) i protok evakuacije (koliko brzo sustav dostiže i održava taj vakuum pod curenjem).

Ako vaša linija daje prioritet vremenu takta, zatražite "vrijeme za postizanje radnog vakuuma" pod definiranim uvjetima curenja. Ta pojedinačna metrika često bolje predviđa propusnost od vršnih vrijednosti vakuuma.

Odabir vakuumske čašice: spoj, oblik i strategija brtvljenja rubova

Za rukovanje limom, izbor čaše je inženjerska odluka, a ne kataloška preferencija. Pogrešna smjesa čašice ili geometrija usne mogu smanjiti stvarnu silu držanja čak i kada vakuum izgleda "u redu", posebno na masnim ili blago teksturiranim listovima.

Razmatranja odabira koja utječu na vrijeme neprekidnog rada

• Kompatibilnost spojeva: ulja, rashladne tekućine i sredstva za čišćenje mogu otvrdnuti ili nabubriti određene elastomere.
• Geometrija usana: tanke usne brže se zatvaraju na glatku ploču; profili s više usana ili dublji profili toleriraju blagu teksturu i valovitost.
• Promjer čašice u odnosu na lokalnu krutost: vrlo velike čašice mogu premostiti mikrovalove i curiti; više manjih šalica može biti tolerantnije.
• Pravilo rubne udaljenosti: šalice držite podalje od rubova i izreza kako biste izbjegli iznenadna curenja tijekom podizanja.

Kada konfiguriramo rasporede, težimo "najprije pouzdanosti brtvljenja", a zatim optimiziramo uzorak za brzinu - jer stabilno brtvljenje smanjuje alarme, preradu i oklijevanje operatera tijekom vršnih smjena.

Upravljanje curenjem: Projektiranje za mikro-rupe, a ne za savršene površine

Većina incidenata pri rukovanju vakuumom nije uzrokovana potpunim kvarom; dolaze od postupnog propadanja vakuuma zbog mikro-rupa (tekstura površine, prašina od čičaka, nesavršena ravnost ili neusklađenost). Pouzdanost na razini nabave zahtijeva aktivno upravljanje curenjem.

Konstruktivne projektne mjere

• Neovisne zone (segmentirani krugovi) tako da jedna čašica koja curi ne sruši cijeli niz.
• Nepovratni/povratni ventili na razini čaše ili zone za sprječavanje povratnog toka ako čaša izgubi brtvu.
• Vakuumski spremnici za kupnju vremena tijekom prolaznih događaja odvajanja (npr. vibracije pri putovanju).
• Testovi prihvatljivosti brzine curenja tijekom FAT/SAT, ne samo statičkih testova "zadržavanja".

Ako nabavljate količinu, inzistirajte na popisu za provjeru puštanja u pogon koji se može ponavljati: izmjereno vrijeme istjecanja od radnog vakuuma do praga alarma, s istom ispitnom pločom i uvjetima kontaminacije svaki put.

Kontrolna i sigurnosna logika: pragovi alarma koji sprječavaju neugodna zaustavljanja

Sustav za nadzor vakuuma učinkovit je onoliko koliko su učinkoviti njegovi pragovi i logika odziva. Kupci često traže "alarm vakuumskog senzora", ali stvarna je vrijednost u tome kako sustav reagira na spora curenja naspram iznenadnog gubitka brtvljenja.

Preporučeni logički elementi za industrijsko rukovanje

• Dva praga: predalarm (upozorenje operatera) i kritični alarm (strategija zaustavljanja/zadržavanja).
• Detekcija brzine promjene: brža reakcija na iznenadni gubitak; tolerantno filtriranje za manje oscilacije.
• Blokada na "dozvoli za podizanje": spriječiti podizanje dok vakuum ne bude stabilan tijekom definiranog vremena zadržavanja.
• Sigurno ponašanje pri gubitku struje (npr. rezervni volumen nepovratnih ventila) u skladu s procjenom rizika vašeg postrojenja.

Održavamo ove postavke praktičnima: previše osjetljive i imate neugodan prekid rada; previše opušteno i gubite sigurnosnu marginu. Dobro podešen sustav čini oboje—štiti opterećenje i štiti vašu propusnost.

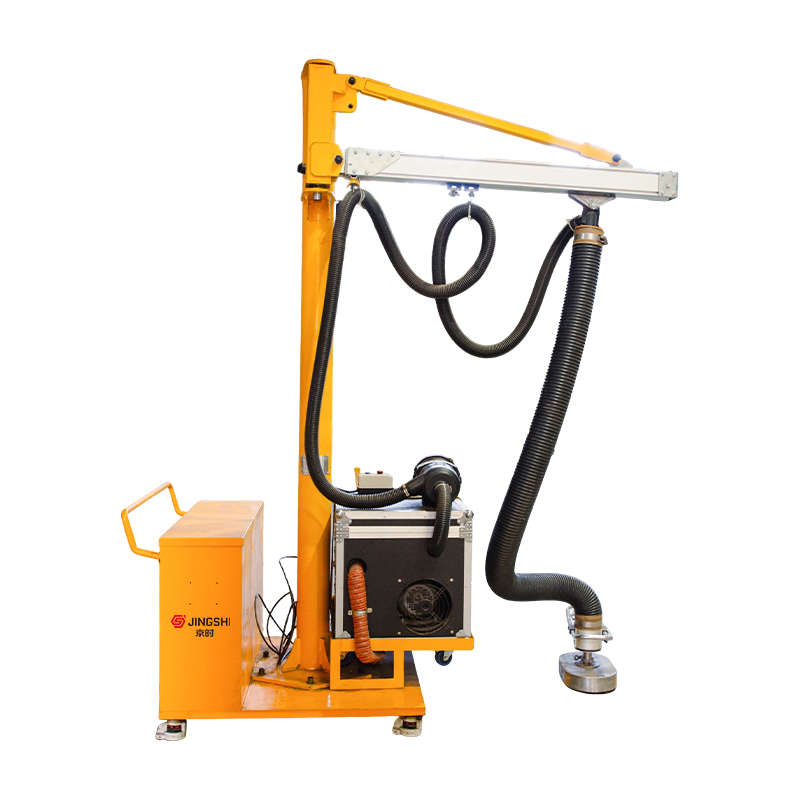

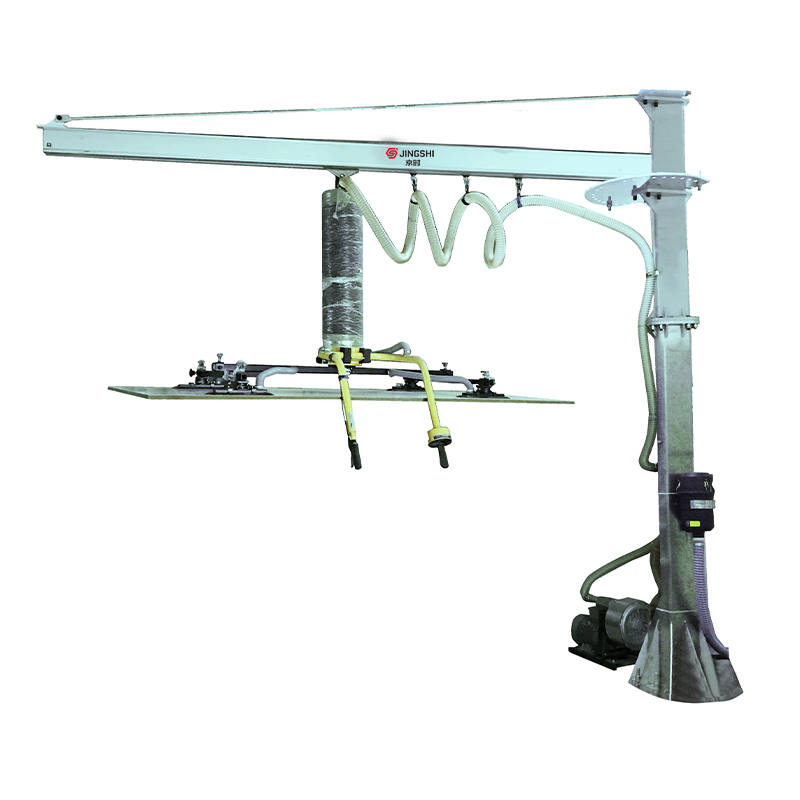

Fiksni naspram mobilnih naspram prijenosnih: odabir temeljen na protoku, a ne na preferencijama

Za kupce na veliko koji opremaju više odjeljaka, "tip" vakuumskog dizača trebao bi slijediti protok materijala, učestalost dizanja i stupanj varijabilnosti u geometriji izratka—a ne samo imate li dostupne mostne dizalice.

Ako je vaš cilj standardizacija među pogonima, uskladite se s izmjenjivim modulima šalica i dosljednom filozofijom upravljanja; pojednostavljuje obuku, rezervne dijelove i puštanje u rad na svim mjestima.

Integracija dizalice i manipulatora: Sprječavanje ljuljanja, uvijanja i opterećenja izvan osi

kada vakuumski dizači koriste s dizalicama ili manipulatorima, ograničavajući čimbenik često nije sila vakuuma - to je stabilnost tereta. Zakretanje i uvijanje povećavaju dinamička opterećenja i mogu uzrokovati trenutne smetnje u brtvljenju, osobito kod velikih ploča.

Integracijske točke koje treba odrediti unaprijed

• Mehaničke značajke protiv rotacije (zakretne brave, vođene ruke ili moduli kontrolirane rotacije).
• Prilagodljivost težištu: klizne kuke, podesive poprečne grede ili zonske šalice koje odgovaraju obiteljima dijelova.
• Usmjeravanje kabela i crijeva koje izbjegava zaglavljivanje kroz punu ovojnicu dizala.
• Granice ubrzanja ili upute operatera za smanjenje udarnog opterećenja tijekom putovanja.

Sa gledišta kupca, ove integracijske stavke su ono gdje se projekti "isti dizalica, različito polje" obično razlikuju. Standardizirajte sučelje i standardizirat ćete performanse.

Površinska stvarnost: premazi, filmovi, prašina i skriveni ubojice tuljana

Okruženje s metalnim limom dovodi do varijabilnosti brtvila koja se rijetko dokumentira na crtežima: zaštitni filmovi, ostaci praha, prašina od mikro srha, kondenzacija i prijenos maziva. Ovi čimbenici mijenjaju i trenje i nepropusnost zraka na rubu čašice.

Praktična ublažavanja koja smanjuju vrijeme zastoja

• Definirajte dopušteni prozor stanja površine (npr., "dopušten film lakog ulja", ali ne skupljanje ili kapanje).
• Dodajte jednostavne korake prije brisanja ili ispuhivanja zraka kada je prašina neizbježna; često poboljšava brtvljenje više od povećanja veličine pumpe.
• Koristite čaše dizajnirane da podnose manje teksture kada rukujete listovima s uzorkom, četkanim ili blago reljefnim listovima.
• Pregledajte čaše kao potrošni materijal : habanje usne i mikropukotine mogu tiho povećati stopu curenja.

Ako dijelite svoje tipične površinske tretmane i filmove, možemo konfigurirati materijale za šalice i zone u skladu s tim—mali izbori ovdje obično proizvode velike dobitke u pouzdanosti.
